Un radiateur sèche-serviettes de 750 W à raccorder dans une salle de bains, un câble qui sort du mur en 2,5 mm² mais une gaine trop courte pour atteindre l’appareil : c’est le genre de situation qui pousse à chercher quel câble utiliser pour un radiateur électrique en salle de bains. La réponse dépend de la puissance de l’appareil, du calibre du disjoncteur au tableau, et surtout des contraintes propres aux pièces d’eau imposées par la norme NF C 15-100.
Zones de sécurité en salle de bains et câble pour radiateur électrique
Les concurrents parlent beaucoup de section de câble et de disjoncteur, mais passent vite sur un point qui conditionne tout le reste : les volumes de protection. En salle de bains, la norme NF C 15-100 découpe l’espace en zones (0, 1, 2 et hors volume) selon la distance par rapport à la baignoire ou au receveur de douche.
A lire aussi : Quel est le mieux froid statique ou ventilé ?
Un radiateur électrique ne peut être installé que dans le volume 2 (à plus de 60 cm de la zone de projection d’eau) ou hors volume. Un sèche-serviettes de classe II peut, lui, être placé en volume 2 à condition d’être alimenté par un circuit protégé par un interrupteur différentiel 30 mA de type A ou AC. On ne choisit donc pas son câble avant d’avoir vérifié où le radiateur sera fixé.
Concrètement, si le point de sortie du câble se trouve en volume 1, il faut revoir l’implantation ou déplacer la sortie de câble. Raccorder un radiateur dans cette zone, même avec le bon câble, rend l’installation non conforme.
A lire aussi : Que contient une salle à manger ?
Section de câble et disjoncteur selon la puissance du radiateur
La section du câble dépend directement de la puissance du radiateur et du calibre du disjoncteur qui protège le circuit. Voici les combinaisons conformes à la norme NF C 15-100 pour un circuit de chauffage électrique :
- Radiateur jusqu’à 3 500 W : câble en section 1,5 mm² protégé par un disjoncteur 16 A. C’est le cas de la plupart des sèche-serviettes et radiateurs de salle de bains.
- Radiateur jusqu’à 4 500 W : câble en section 2,5 mm² protégé par un disjoncteur 20 A. On rencontre cette configuration quand plusieurs radiateurs sont raccordés sur le même circuit.
- Fil pilote : un conducteur supplémentaire (souvent noir, en 1,5 mm²) relie le radiateur à un programmateur ou thermostat centralisé. Il n’est pas obligatoire, mais la norme impose de prévoir un interrupteur dédié au tableau pour pouvoir le couper.
En salle de bains, la majorité des radiateurs sèche-serviettes ont une puissance comprise entre 500 et 1 000 W. Un câble de 1,5 mm² protégé par un disjoncteur 16 A suffit dans la quasi-totalité des cas. On utilise du 2,5 mm² quand le circuit alimente aussi un autre radiateur dans une pièce adjacente, ce qui est fréquent dans les appartements anciens.
Câble rigide ou câble souple : le bon choix pour une salle de bains
Le câble à utiliser en installation fixe est du câble rigide type R2V ou son équivalent (anciennement U1000R2V). Le câble souple (type H07RN-F) est réservé aux appareils mobiles, pas à un radiateur fixé au mur et raccordé à une sortie de câble.
Pour la salle de bains, un point mérite attention. Les câbles sans halogène (désignation LSOH ou équivalent) n’émettent ni gaz toxiques ni fumées opaques en cas d’incendie. Nexans les recommande pour les pièces où l’évacuation peut être difficile. Ce type de câble n’est pas encore obligatoire dans les logements individuels, mais il constitue une option de sécurité supplémentaire qui commence à se généraliser chez les installateurs.
Raccordement du radiateur au circuit de chauffage en salle de bains

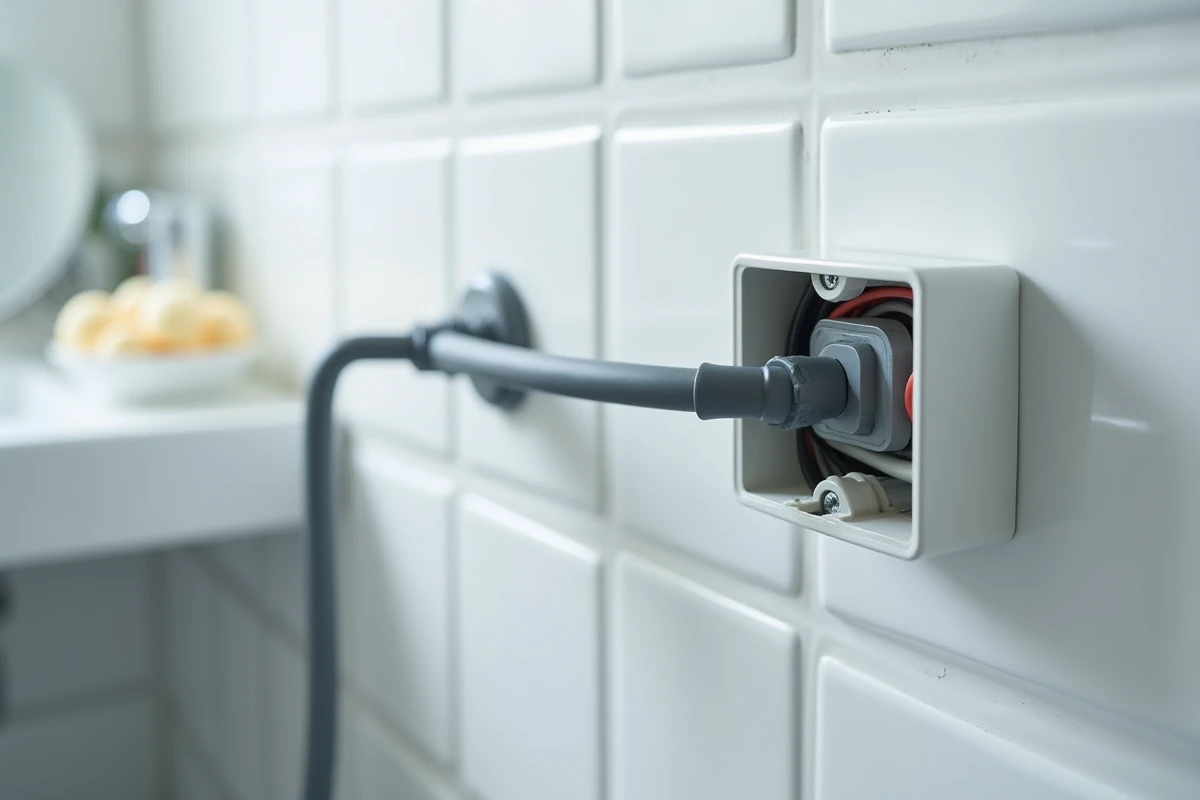

Le radiateur ne se branche pas sur une prise de courant. La norme impose un raccordement sur une sortie de câble dédiée au circuit chauffage, avec une boîte de connexion (DCL ou boîte de raccordement étanche en salle de bains).
Quand le câble existant est trop court pour atteindre le radiateur, on ne rallonge pas avec un domino posé en l’air. La prolongation se fait obligatoirement dans une boîte de dérivation étanche (IP44 minimum en volume 2, IP65 recommandé), avec des connecteurs adaptés à la section du câble.
Protection différentielle en salle de bains
Tout circuit alimentant un appareil en salle de bains doit être protégé par un interrupteur différentiel 30 mA au tableau électrique. Pour le circuit chauffage, on utilise généralement un différentiel de type AC. Si le radiateur est équipé d’une régulation électronique (ce qui est le cas de la plupart des sèche-serviettes récents), un différentiel de type A est préférable pour éviter les déclenchements intempestifs liés aux courants de fuite continus.
Les retours varient sur ce point : certains électriciens posent systématiquement du type A pour tous les circuits de salle de bains, d’autres réservent le type A aux circuits spécialisés (lave-linge, plaques). La norme n’impose le type A que pour certains circuits spécifiques, mais rien n’interdit de l’utiliser partout.
Erreurs fréquentes sur le câble de radiateur en salle de bains
Quelques situations reviennent régulièrement sur les forums et les chantiers de rénovation :
- Raccorder un sèche-serviettes sur le circuit prises de courant au lieu du circuit chauffage dédié. Le disjoncteur et la protection différentielle ne sont alors pas adaptés.
- Utiliser un câble de section insuffisante lors d’une prolongation (passer de 2,5 mm² à 1,5 mm² en cours de ligne, par exemple). La section la plus faible détermine la capacité du circuit entier.
- Poser une boîte de dérivation non étanche dans le volume 2. Le raccordement doit rester accessible pour une intervention ultérieure, mais la boîte doit résister aux projections d’eau.
- Oublier le fil de terre sur un radiateur de classe I. Les sèche-serviettes de classe II (double isolation) n’ont pas besoin de terre, mais il faut vérifier la classe de l’appareil avant de raccorder.
Le câble pour un radiateur électrique en salle de bains n’a rien de mystérieux : du 1,5 mm² sur un disjoncteur 16 A pour les puissances courantes, du 2,5 mm² sur 20 A pour les cas plus lourds, le tout protégé par un différentiel 30 mA. Ce qui fait la différence entre une installation conforme et un bricolage risqué, c’est le respect des volumes de protection et la qualité des connexions dans cette pièce où l’eau et l’électricité cohabitent.
