Raccorder une prise électrique avec trois fils (phase, neutre, terre) reste l’un des gestes les plus courants en bricolage électrique. Le branchement prise 3 fils paraît simple, mais les diagnostics immobiliers récents signalent une hausse des anomalies : conducteur de terre non raccordé, inversions phase/neutre, repiquages sans respect du calibre du disjoncteur.
La norme NF C 15-100, mise à jour en 2023, a renforcé les exigences sur la continuité de la liaison de terre, ce qui change la donne pour toute rénovation partielle.
A lire également : Chaudières électriques chauffage central : comment profiter des aides et subventions en 2026 ?
Norme NF C 15-100 et branchement prise : ce qui a changé
La mise à jour 2023 de la norme NF C 15-100 impose désormais des conducteurs de protection en boucle et interdit les repiquages hasardeux dans les boîtes de dérivation. Pour un branchement prise 3 fils, cela signifie que chaque conducteur de terre doit assurer une continuité vérifiable jusqu’au tableau de répartition.
En pratique, si vous remplacez une prise dans un logement ancien, vérifiez que le fil vert/jaune remonte bien jusqu’à la barrette de terre du tableau. Un fil de terre coupé ou simplement posé dans la boîte d’encastrement sans raccordement constitue une non-conformité qui peut avoir des conséquences lourdes.
A lire également : Combien de sac de ciment pour 1m3 de béton selon votre projet ?
Legrand et plusieurs assureurs habitation précisent qu’en cas de sinistre, une prise câblée sans respect des couleurs de conducteurs peut entraîner un refus d’indemnisation. Le bleu va au neutre, le vert/jaune à la terre, toute autre couleur (rouge, marron, noir) sert de phase. Aucune dérogation à cette convention n’est acceptable sur une installation domestique.
Vérifier l’absence de tension : pourquoi le tournevis testeur ne suffit pas
Avant de toucher au moindre fil, couper le disjoncteur dédié au circuit ne suffit pas toujours. Les guides Promotelec et les notices fabricants recommandent l’usage d’un vérificateur d’absence de tension (VAT) ou d’un multimètre homologué plutôt qu’un simple tournevis testeur lumineux.
Le tournevis testeur détecte la présence de phase par effet capacitif, mais il peut indiquer une absence de tension alors que le circuit reste alimenté via un neutre mal coupé ou un retour de courant. Un multimètre réglé sur la plage de tension alternative, placé entre phase et neutre puis entre phase et terre, donne une lecture fiable.
Testez systématiquement les trois combinaisons :
- Entre le fil de phase (rouge, marron ou noir) et le fil neutre (bleu) : la tension doit être nulle
- Entre le fil de phase et le fil de terre (vert/jaune) : la tension doit être nulle
- Entre le fil neutre et le fil de terre : la tension doit être nulle
Si l’une de ces mesures révèle une tension résiduelle, le circuit n’est pas correctement isolé. Remontez au tableau et coupez le disjoncteur général avant de poursuivre.

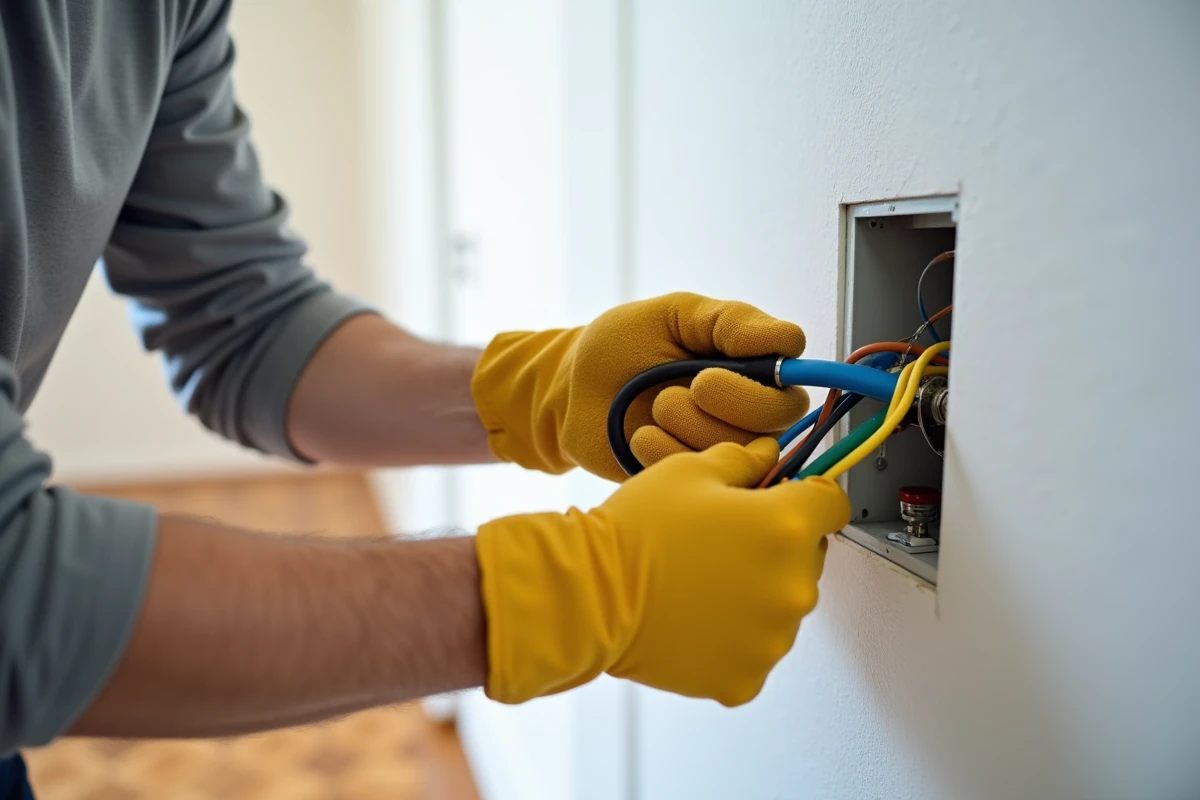

Raccordement prise électrique 3 fils : le geste technique
Une fois l’absence de tension confirmée, dénudez chaque fil sur environ huit millimètres. Trop court, le contact sera mauvais dans la borne. Trop long, du cuivre nu dépassera de la prise et créera un risque de court-circuit dans la boîte d’encastrement.

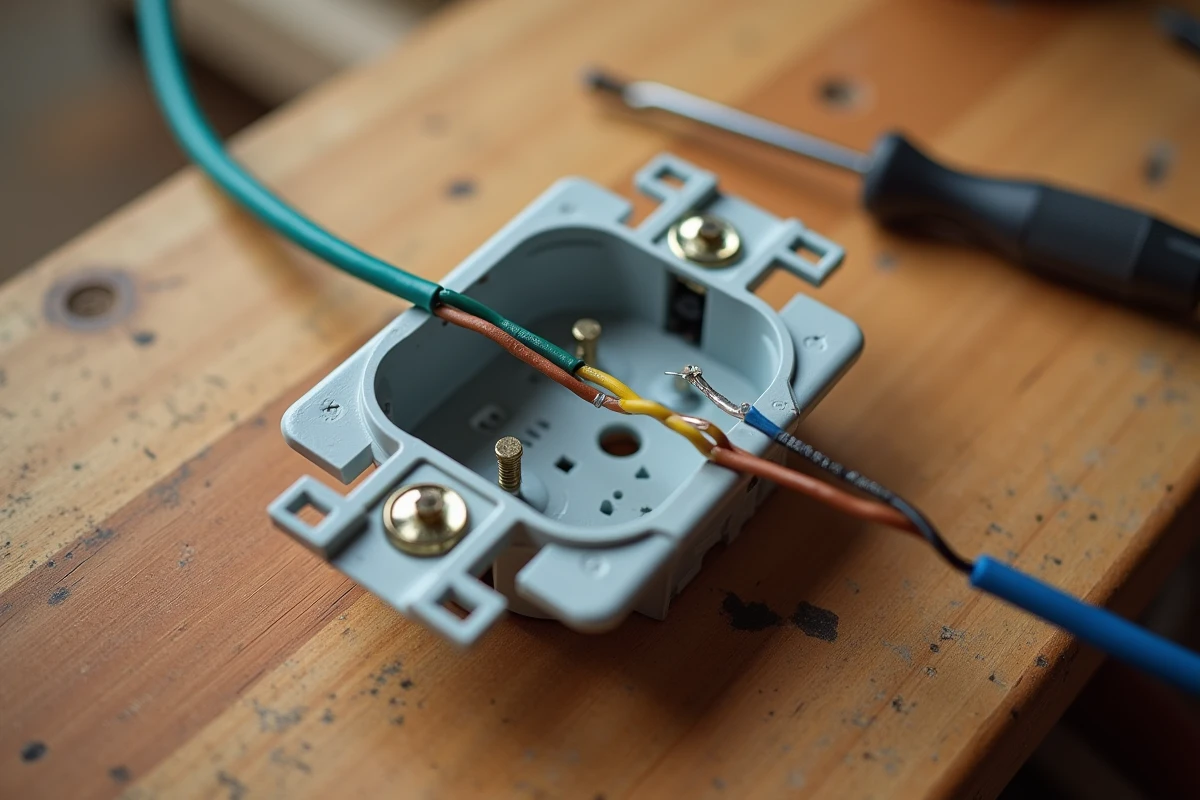

Le raccordement suit un ordre logique. Commencez par la terre : insérez le fil vert/jaune dans la borne marquée du symbole de terre (le trait vertical barré de trois traits horizontaux), située en haut ou au centre de la prise selon le modèle. Serrez fermement la vis ou enclenchez la borne automatique jusqu’à sentir une résistance franche.
Passez ensuite au neutre. Le fil bleu se branche sur la borne marquée « N ». Terminez par la phase sur la borne « L ». Cet ordre (terre, neutre, phase) limite le risque de contact accidentel pendant la manipulation, puisque la terre est raccordée en premier.
Avant de refermer, tirez légèrement sur chaque fil pour vérifier qu’il tient dans sa borne. Un fil mal serré provoque un échauffement au point de contact, qui peut faire fondre le plastique de la prise et déclencher un départ de feu à terme.
Erreurs fréquentes sur les prises 3 fils en rénovation
Les diagnostics immobiliers font remonter des anomalies récurrentes sur les prises câblées par des particuliers. Trois d’entre elles reviennent plus souvent que les autres.
- L’inversion phase/neutre : l’appareil branché fonctionne, mais la sécurité de certains équipements (lave-linge, sèche-linge) repose sur le fait que l’interrupteur coupe bien la phase et pas le neutre. Une inversion rend cette protection inopérante
- Le conducteur de terre laissé libre dans la boîte d’encastrement : la prise semble fonctionner normalement, mais en cas de défaut d’isolement sur un appareil métallique, aucun courant de fuite ne déclenche le différentiel. Le risque d’électrisation est direct
- Le repiquage sur une prise existante sans vérification du calibre du disjoncteur en amont : ajouter une prise sur un circuit déjà chargé peut dépasser la capacité du disjoncteur sans que celui-ci déclenche immédiatement, provoquant un échauffement des conducteurs dans les gaines
Sur ce dernier point, la norme NF C 15-100 limite le nombre de prises par circuit protégé par un disjoncteur donné. Dépasser cette limite en repiquant « discrètement » sur une prise existante constitue une infraction à la norme, même si le montage fonctionne au quotidien.
Section de fil et disjoncteur : le lien souvent négligé
Un branchement prise 3 fils correct ne se limite pas au raccordement mécanique. La section du câble et le calibre du disjoncteur forment un couple indissociable. Un fil de section 2,5 mm² se protège par un disjoncteur de calibre adapté selon les prescriptions de la norme. Utiliser du fil de 1,5 mm² sur un circuit de prises de courant standard expose à un échauffement des conducteurs en cas de charge élevée.
En rénovation, vérifiez la section des fils qui sortent du mur avant de raccorder quoi que ce soit. Si vous constatez du 1,5 mm² sur un circuit de prises, le problème ne se situe pas à la prise mais dans le câblage lui-même, qui devra être repris jusqu’au tableau.
Le branchement prise 3 fils reste accessible à condition de respecter chaque étape sans raccourci. La conformité d’une prise se joue autant dans le choix du matériel que dans la rigueur du câblage. En cas de doute sur l’état de votre installation, un diagnostic par un électricien qualifié coûte moins cher qu’un sinistre non couvert par l’assurance.
