Le bouton poussoir Legrand ne maintient pas son contact : il envoie une impulsion brève au télérupteur ou au télévariateur, qui commute alors l’état du circuit d’éclairage. Cette mécanique impose un câblage distinct de celui d’un interrupteur classique, avec des règles de raccordement précises sur les bornes du poussoir et sur le module au tableau.
Bornes du bouton poussoir Legrand : identification et rôle de chaque connexion

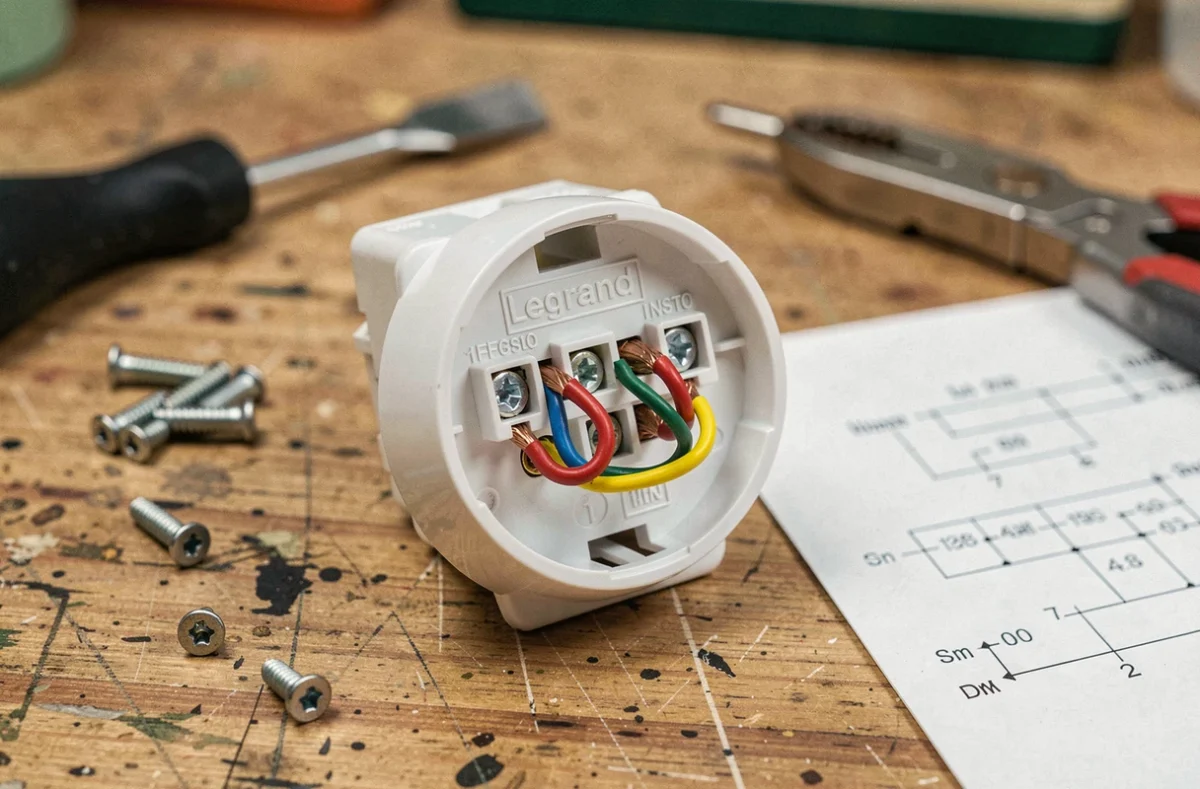

Sur un poussoir Legrand Céliane ou Mosaic, deux bornes sont accessibles à l’arrière du mécanisme. La borne marquée « 1 » reçoit le retour de bouton (fil navette vers la borne A1 du télérupteur). La borne « 2 » reçoit la phase, issue du disjoncteur de protection du circuit de commande.
Ces deux bornes sont reliées uniquement lorsque l’utilisateur appuie sur le poussoir. Au relâchement, le contact s’ouvre. C’est cette ouverture qui différencie le poussoir de l’interrupteur va-et-vient, dont les contacts restent dans l’une ou l’autre position.
Sur les références avec voyant lumineux (fonction témoin ou localisation), une troisième connexion peut être présente : le neutre, nécessaire à l’alimentation de la LED intégrée. Nous recommandons de vérifier la notice Legrand de la référence exacte, car le câblage du voyant diffère selon qu’il fonctionne en mode témoin (allumé quand la lampe est allumée) ou en mode localisation (allumé quand la lampe est éteinte).
Schéma de branchement bouton poussoir avec télérupteur Legrand
Le télérupteur, installé dans le tableau électrique, possède deux bornes de commande (A1 et A2) et deux bornes de puissance (1 et 2 ou 3 et 4). La confusion entre ces deux paires de bornes est la source d’erreur la plus fréquente.
Circuit de commande
La phase part du disjoncteur et alimente en parallèle chaque bouton poussoir sur la borne 2. Un fil relie la borne 1 de chaque poussoir à la borne A1 du télérupteur. La borne A2 du télérupteur est raccordée au neutre. Tous les poussoirs d’un même point lumineux sont donc câblés en parallèle entre phase et borne A1.
Quand un poussoir est enfoncé, la phase atteint A1, la bobine du télérupteur s’excite et fait basculer le contact de puissance. Le circuit de commande ne supporte que quelques milliampères : la section de fil utilisée (1,5 mm²) est identique à celle d’un circuit d’éclairage standard.
Circuit de puissance
La phase protégée arrive sur la borne 1 du télérupteur. La borne 2 alimente le ou les points lumineux. Le neutre des luminaires est raccordé directement au neutre du tableau, sans transiter par le télérupteur.
Un disjoncteur dédié protège le circuit de puissance. Nous observons souvent un même disjoncteur utilisé pour la commande et la puissance sur les petites installations, mais la norme NF C 15-100 exige une protection adaptée à chaque circuit.
Erreurs de câblage fréquentes sur les poussoirs Legrand
Le branchement d’un bouton poussoir Legrand sur un télérupteur génère trois types de pannes récurrentes, toutes liées à des inversions de connexion.
- Phase envoyée sur A2 au lieu de A1 : la bobine ne reçoit pas l’impulsion correctement, le télérupteur ne commute pas ou claque en boucle. Vérifier systématiquement le marquage des bornes sur le module.
- Neutre raccordé sur la borne 1 du poussoir au lieu de la phase : le circuit de commande reste inerte, aucun clic au tableau lors de l’appui. Un testeur de phase sur la borne 2 du poussoir lève immédiatement le doute.
- Poussoirs câblés en série au lieu d’être en parallèle : seul le dernier poussoir de la chaîne fonctionne, les autres sont sans effet. Chaque poussoir doit recevoir sa propre phase et renvoyer individuellement vers A1.
Norme NF C 15-100 et circuits de commande par bouton poussoir
La série NF C 15-100 publiée le 23 août 2024 renforce plusieurs points qui impactent directement le câblage des circuits de poussoirs dans un logement neuf ou rénové.
Tous les circuits terminaux, y compris les circuits d’éclairage pilotés par poussoirs et télérupteurs, doivent être protégés par un dispositif différentiel 30 mA. Le tableau doit comporter au moins deux interrupteurs différentiels (dont un de type A), avec un maximum de huit circuits par différentiel.
Cette règle impose de répartir les circuits de commande de poussoirs sur des différentiels distincts si le logement comporte de nombreux points lumineux. Un défaut sur un différentiel ne doit pas priver le logement de la totalité de son éclairage.
Hauteur de pose réglementaire
L’édition 2024 de la NF C 15-100, applicable aux installations neuves et modifications depuis le 1er septembre 2025, fixe la pose des commandes électriques (dont les boutons poussoirs d’éclairage) entre 0,90 m et 1,30 m du sol fini. Cette contrainte d’accessibilité universelle s’applique aussi en rénovation dès lors que le circuit est modifié.
Bouton poussoir Legrand avec télévariateur : spécificités du branchement
Le télévariateur modulaire Legrand remplace le télérupteur quand on souhaite varier l’intensité lumineuse depuis plusieurs points. Le câblage des poussoirs reste identique (parallèle, phase sur borne 2, retour sur borne de commande), mais le comportement diffère : un appui bref commute, un appui long fait varier.
Le point de vigilance concerne la compatibilité de la charge. Un télévariateur supporte une puissance maximale définie par sa référence. Raccorder des LED non compatibles provoque un clignotement ou un refus de variation. Vérifier la liste de compatibilité Legrand avant de câbler le circuit de puissance.
Le fil de retour entre poussoir et télévariateur doit rester aussi court que possible pour limiter les parasites, surtout en présence de charges LED sensibles. Un câble blindé n’est pas exigé par la norme, mais nous le préconisons dans les gaines très chargées.
Le schéma de branchement d’un bouton poussoir Legrand repose sur un principe simple : un contact impulsionnel câblé en parallèle. Les erreurs de borne sur le télérupteur ou le non-respect de la répartition sur les différentiels transforment pourtant une installation fonctionnelle en source de pannes récurrentes.
Identifier chaque borne avant de raccorder, tester la présence de phase au poussoir, et respecter la limite de huit circuits par différentiel : ces trois vérifications couvrent la grande majorité des défauts rencontrés sur ce type de montage.
